Dasar - Dasar Elektronika

Nama : Wellyan Fionaris

Mahasiswa Kampus IT-PLN

Assalammualaikum, Hai! sudah lama tidak membuat blog yaa! kali ini blognya tentang Dasar-dasar Elektronika. Semoga membantu yaa!

 Komponen Dasar Elektronika

Teknik Elekronik mengacu pada cabang ilmu pengetahuan tentang proses listrik yang mengalir melalui ruang hampa,gas dan melalui bahan semi konduktor. Komponen elektronik dan juga elektromekanik yang digunakan dalam sirkuit elektronik dan sumber daya.listrik dibedakan menjadi komponen aktif dan komponen pasif. Perbedaan sebagai komponen aktif dan komponen pasif ini tidak selalu pasti , karena tidak ada definisi yang bersifat mengikat. Contoh komponen LDR disebut komponen pasif, karena LDR tidak dapat memperkuat signal dan tidak dapat membangkitkan signal. Tetapi dalam rangkaian yang terhubung seri dengan sumber tegangan dan pemakai, maka LDR akan memberikan perubahan arus ketika intensitas cahaya yang diterima berubah. Dalam kondisi ini maka LDR berfungsi sebagai komponen aktif.

Perbedaan komponen pasif dan aktif adalah pada komponen pasif tidak mengubah bentuk gelombang sinyal ac yang diberikan kepadanya sedangkan komponen aktif dapat menyearahkan, menguatkan, dan mengubah bentuk gelombang sinyal AC yang diberikan kepadanya.

    1. KOMPONEN PASIF

Yang termasuk komponen pasif adalah resistor, kapasitor, induktor.

a. RESISTOR

Resistor disebut juga dengan tahanan atau hambatan, berfungsi untuk menghambat arus listrik yang melewatinya. Satuan harga resistor adalah Ohm.     ( 1 M: (mega ohm) = 1000 K: (kilo ohm) = 106 : (ohm)). Resistor terbagi menjadi dua macam, yaitu :

• Resistor tetap. Resistor tetap yaitu resistor yang nilai hambatannya relatif tetap, biasanya terbuat dari karbon, kawat atau paduan logam. Nilainya hambatannya ditentukan oleh tebalnya dan panjangnya lintasan karbon. Panjang lintasan karbon tergantung dari kisarnya alur yang berbentuk spiral. Resistor memiliki batas kemampuan daya misalnya : 1/16 watt, 1/8 watt, ¼ watt, ½ watt dsb. Artinya resitor hanya dapat dioperasikan dengan daya maksimal sesuai dengan kemampuan dayanya.



• Menentukan nilai reistor melalui Kode Warna Kode.Warna pada resistor menyatakan harga resistansi dan toleransinya. Semakin kecil harga toleransi suatu resistor adalah semakin baik, karena harga sebenarnya adalah harga yang tertera dikurangi harga toleransinya. Terdapat resistor yang mempunyai 4 gelang warna dan 5 gelang warna seperti yang terlihat pada gambar di bawah ini :


Jumlah gelang yang melingkar pada resistor umumnya sesuai dengan besar toleransinya. Biasanya resistor dengan toleransi 5%, 10% atau 20% memiliki 3 gelang (tidak termasuk gelang toleransi). Tetapi resistor dengan toleransi 1% atau 2% (toleransi kecil) memiliki 4 gelang (tidak termasuk gelang  toleransi). Gelang pertama dan seterusnya berturut-turut menunjukkan besar nilai satuan, dan gelang terakhir adalah faktor pengalinya.Spesifikasi lain yang perlu diperhatikan dalam memilih resitor selain besar resistansi adalah besar watt-nya. Karena resistor bekerja dengan dialiri arus listrik, maka akan terjadi disipasi daya berupa panas sebesar W=I2 x R watt. Semakin besar ukuran fisik suatu resistor bisa menunjukkan semakin besar kemampuan disipasi daya resistor tersebut. Umumnya di pasar tersedia ukuran 1/8, 1/4, 1, 2, 5, 10 dan 20 watt. Resistor yang memiliki disipasi daya 5, 10 dan 20 watt umumnya berbentuk kubus memanjang persegi empat berwarna putih, namun ada juga yang berbentuk silinder. Tetapi biasanya untuk resistor ukuran besar ini nilai resistansi dicetak langsung dibadannya, misalnya 100Ω/5W

• Resistor variabel. Resistor variabel, yaitu resistor yang besarnya hambatan dapat diubah-ubah. Resistor variabel dapat dibagi dalam dua macam yaitu: ⇨ VR linier atau perubahan sudut putar linier terhadap nilai resistansi (Contoh penerapan digunakan untuk sensor).

        ⇨ VR logaritmis atau perubahan sudut putar logaritmis terhadap nilai                           resistansi. (Contoh penerapan pada audio)

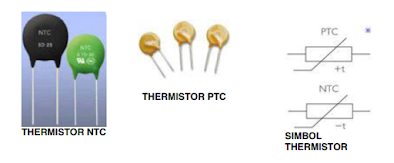

• Thermistor Thermistror adalah resistor yang dipengaruhi oleh perubahan suhu atau temperatur

                             ⇨ NTC adalah Negative Temperature Coefisien dimana perubahan suhu berbanding                                    terbalik terhadap perubahan resistansi.                                                                                                     ⇨ PTC adalah Positive Temperature Coefisien dimana perubahan suhu berbanding                                       lurus terhadap perubahan resistansi.

• Light Dependent Resistor LDR (Light Dependent Resistor) adalah resistor yang dipengaruhi oleh perubahan cahaya.

b. KAPASITOR

Kapasitor adalah suatu komponen elektronika yang dapat menyimpan dan melepaskan muatan listrik atau energi listrik. Kemampuan untuk menyimpan muatan listrik pada kapasitor disebut dengan kapasitansi atau kapasitas. Seperti halnya hambatan, kapasitordapat dibagi menjadi :

• Kapasitor Tetap. Kapasitor tetap merupakan kapasitor yang mempunyai nilai kapasitas yang tetap. Simbol Kapasitor Tetap :



Kapasitor dapat dibedakan dari bahan yang digunakan sebagai lapisan diantara lempeng-lempeng logam yang disebut dielektrikum.Dielektrikum tersebut dapat berupa keramik, mika, mylar, kertas, polyester ataupun film. Pada umumnya kapasitor yanng terbuat dari bahan diatas nilainya kurang dari 1 mikrofarad (1mF). Satuan kapasitor adalah Farad, dimana 1 farad = 103 mF = 106 mF = 109 nF =1012 pF.Untuk mengetahui besarnya nilai kapasitas atau kapasitansi pada kapasitor dapat dibaca melalui kode angka pada badan kapasitor tersebut yang terdiri dari 3 angka.Angka pertama dan kedua menunjukkan angkaatau nilai, angka ketiga menunjukkan faktor pengali atau jumlah nol, dan satuan yang digunakan ialah pikofarad (pF). Contoh :

Pada badan kapasitor tertulis angka 103 artinya nilai kapasitas dari kapasitor tersebut adalah 10x103 pF = 10 x 1000 pF = 10nF = 0,01 mF.Kapasitor tetap yang memiliki nilai lebih dari atau sama dengan 1mF adalah kapasitor elektrolit (elco). Kapasitor ini memiliki polaritas (memiliki kutub positif dan kutub negatif) dan biasa disebutkan tegangan kerjanya. Misalnya : 100mF 16 V artinya elco memiliki kapasitas 100mF dan tegangan kerjanya tidak boleh melebihi 16 volt.

• Kapasitor Tidak Tetap Kapasitor tidak tetap adalah kapasitor yang memiliki nilai kapasitansi atau kapasitas yang dapat diubah-ubah. Kapasitor ini terdiri dari : 1. Kapasitor Trimer Kapasitor yang nilai kapasitansinya dapat diubah-ubah dengan cara memutar porosnya dengan obeng. Simbol Trimmer :

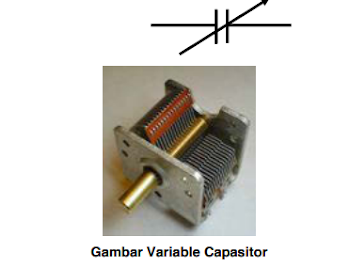

• Kapasitor Variable (Variable Capasitor) (Varco) Kapasitor yang nilai kapasitansinya dapat diubah-ubah dengan memutar poros yang tersedia. (bentuk menyerupai potensiometer) Simbol Varco :


c. INDUKTOR

Induktor adalah komponen yang dapat menyimpan energi magnetik. Energi ini direpresentasikan dengan adanya tegangan emf (electromotive force) jika induktor dialiri listrik. Tegangan emf akan menjadi penting saat perubahan arusnya fluktuatif. Efek emf menjadi signifikan pada sebuah induktor, karena perubahan arus yang melewati tiap lilitan akan saling menginduksi. Ini yang dimaksud dengan self-induced. Secara matematis induktansi pada suatu induktor dengan jumlah lilitan sebanyak N adalah akumulasi flux magnet untuk tiap arus yang melewatinya :

2. KOMPONEN AKTIF

       Di antaranya adalah transistor, dioda, IC (Integrated Circuit).

a. Transistor

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya. Transistor dapat berfungsi semacam kran listrik, dimana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.

Simbol Transistor

Fungsi Transistor Lainnya :

• Sebagai penguat amplifier.
• Sebagai pemutus dan penyambung (switching).
• Sebagai pengatur stabilitas tegangan.
• Sebagai peratas arus.
• Dapat menahan sebagian arus yang mengalir.
• Menguatkan arus dalam rangkaian.
• Sebagai pembangkit frekuensi rendah ataupun tinggi

B. Dioda

Dioda adalah komponen aktif semikonduktor yang terdiri dari persambungan (junction) P-N. Sifat dioda yaitu dapat menghantarkan arus pada tegangan maju dan menghambat arus pada tegangan balik. Dioda berasal dari pendekatan kata dua elektroda yaitu anoda dan katoda. Dioda semikonduktor hanya melewatkan arus searah saja (forward), sehingga banyak digunakan sebagai komponen penyearah arus. Secara sederhana sebuah dioda bisa kita asumsikan sebuah katup, dimana katup tersebut akan terbuka manakala air yang mengalir dari belakang katup menuju kedepan, sedangkan katup akan menutup oleh dorongan aliran air dari depan katup.

Berdasarkan Fungsi Dioda terdiri dari :

• Dioda Biasa atau Dioda Penyearah yang umumnya terbuat dari Silikon dan       berfungsi  sebagai penyearah arus bolak balik (AC) ke arus searah (DC).
• Dioda Zener (Zener Diode) yang berfungsi sebagai pengamanan rangkaian setelah tegangan yang ditentukan oleh Dioda Zener yang bersangkutan. Tegangan tersebut sering disebut dengan Tegangan Zener.
• LED (Light Emitting Diode) atau Diode Emisi Cahaya yaitu Dioda yang dapat memancarkan cahaya monokromatik.
• Dioda Foto (Photo Diode) yaitu Dioda yang peka dengan cahaya sehingga sering digunakan sebagai Sensor.
• Dioda Schottky (SCR atau Silicon Control Rectifier) adalah Dioda yang berfungsi sebagai pengendali .
• Dioda Laser (Laser Diode) yaitu Dioda yang dapat memancar cahaya Laser. Dioda Laser sering disingkat dengan LD.

Jenis dan Simbol Dioda

c. IC (Integrated Circuit)

IC (Integrated Circuit) adalah Komponen Elektronika Aktif yang terdiri dari gabungan ratusan bahkan jutaan Transistor, Resistor dan komponen lainnya yang diintegrasi menjadi sebuah Rangkaian Elektronika dalam sebuah kemasan kecil. Bentuk IC (Integrated Circuit) juga bermacam-macam, mulai dari yang berkaki 3 (tiga) hingga ratusan kaki (terminal). Fungsi IC juga beraneka ragam, mulai dari penguat, Switching, pengontrol hingga media penyimpanan. Pada umumnya, IC adalah Komponen Elektronika dipergunakan sebagai Otak dalam sebuah Peralatan Elektronika. IC merupakan komponen Semi konduktor yang sangat sensitif terhadap ESD (Electro Static Discharge).Sebagai Contoh, IC yang berfungsi sebagai Otak pada sebuah Komputer yang disebut sebagai Microprocessor terdiri dari 16 juta Transistor dan jumlah tersebut belum lagi termasuk komponen-komponen Elektronika lainnya.

 sumber : buku Teknik Listrik Dasar Otomotif untuk SMK 10
